◇ 概 述

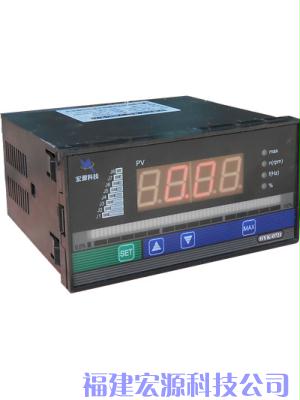

    HYD型轉速信號測控裝置采用工業控制模塊和外圍芯片組成，適用于水輪發電機組的轉速或頻率測量和控制。可現場顯示，并提供標準模擬量輸出和可調報警繼電器接點輸出。

◇ 特 點

n HYD型轉速監控裝置集頻率表、轉速表、轉速繼電器、轉速測試儀表于一體，是多用途轉速監控儀表；

n 轉速測量采用了變閘門測周期的先進測量原理，具有測量精度高，實用性強的特點；

n 裝置測控精度只決定于晶振的誤差和穩定性，因此轉速接點出口值可保持長期運行而不變化；

n 轉速接點輸出采用回差閉鎖方式防止波形畸變引起的輸出誤動作；

n 該裝置還具有標準4～20mA電流輸出，或RS485 Modbus通訊串口輸出，可以方便的與水電廠計算機監控系統連接。

 ◇ 主要技術參數

n  輸入信號：永磁機信號或發電機PT信號；

n  測頻范圍：0.1~99.9Hz；

n  輸入信號(電壓)：0.5～250VAC；

n  測量精度：0.1%±1；

n  輸出信號：五路、六路、七路、八路、九路、十路中心轉速為5%Ne、（15%Ne）、35%Ne、  80%Ne、 95%Ne、99%Ne（100%Ne）、110%Ne、120%Ne、130%Ne、140%Ne（可在該設定值范   圍內任意調整）；

n  最大值記憶：按面板上最大值按鈕，即可將本次開機當前時刻的最高轉速百分比顯示出來，按復位按鈕即可清除；

n  輸出接點：J1～J10可由用戶在所定范圍內整定。

n  輸出接點容量：5A/220VAC、3A/220VDC

n  顯示方式：4位LED顯示，即可在頻率與百分比，轉速之間切換顯示；

n  模擬量輸出：4-20mA（對應于機組轉速0％Ne～200％Ne）

n  通訊輸出：RS485Modbus串口輸出；

n  供電電源： 交直流通用110V～220V；

n  功耗：小于10W；

n  中心頻率（即永磁機頻率）0~100Hz可調，出廠時為50Hz；

n  具有斷電報警功能;
